SSTCC系列智能壓力變送器

來源：作者：

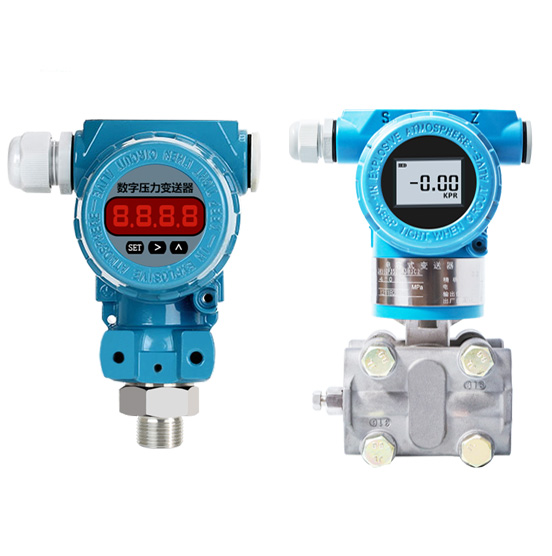

SSTCC系列智能壓力變送器

SSTCC系列智能壓力變送器具備的數字化/智能壓力/差壓變送器核心部件采用十六位單片機，其強大的功能和高速的運算能力保證了變送器的優良品質。整個的設計框架著眼于可靠性、穩定性、高精度和智能化，滿足日益提高的工業現場應用之要求。為此，軟件中應用了數字信號處理技術，使得SSTCC 系列智能壓力變送器具有優良的抗干擾能力和零點穩定性，且具備零點自動穩定跟蹤能力（ZSLK）和溫度自動補償能力（TSLK）。

SSTCC系列智能壓力變送器強大的界面功能無需手操器保證了良好的交互性。數字液晶顯示表頭能夠顯示壓力、溫度、電流三種物理量，及0～100%模擬指示，按鍵操作能方便地在無標準力源的情況下完成零點遷移、量程設定、阻尼設定等基本的參數設置，而且可以重新對變送器進行標定，極大地方便了現場調試。

S-PORT串行通信口通過專用轉接模塊直接與計算機通信，上位機界面可以完成比按鍵操作更多的功能。接專用RS485模塊可以實現數字信號遠傳，或構建RS485工業局域網。

信號轉換，信號采集與處理及電流輸出控制采用了一體化設計，使結構更加緊湊可靠。

SSTCC系列智能壓力變送器主要參數

● 性能指標

· （參考條件：無遷移狀態，硅油灌充液，316L隔離膜片）

· 輸出信號：二線制

● 精度：

· 線性輸出：±0.075~±0.1%（對量程比為1：1），包括線性、變差、重復性的綜合誤差。

· 開方輸出：在輸出壓力為4 -100%時為±（0.2%的標準定量程＋ 0.05的上限）。

● 穩 定性：對于DP量程代號3、4、5，為zui高量程的±0.2%，對 于其他的量程代號，為zui高量程的±0.25%。

● 濕度：0-100%相對濕度

● 啟動時間：在zui小阻尼時，zui多20秒鐘。

● 容積吸取量：小于0.16cm3。

● 阻尼：電氣阻尼為0～32秒。

此外，敏感元件還有0.2秒的恒定阻尼時間

● 靜壓影響（DP變送器）

· 零點誤差：對于14MPa為zui高量程的±0.25%,對于量程代號3為zui高量程的±0.5%，通過零點調整可以得到校正。

· 量程誤差：每6MPa可校正到輸入±25%,或?qū)τ诹砍檀?hào)3,為±0.5％。這種誤差在安裝前可以調校消除。

● 靜壓影響（HP變送器）

· 零點誤差：對于32MPa為zui高量程的±1.0%。通過零點調整可以得到校正。

● 溫度影響

· 在zui大量程零點誤差：每56℃為量程的±0.5%�？偟挠绊懓砍毯土泓c(diǎn)誤差：每56℃為量程±1.0%。對于量程范圍編號3,影響量加倍。

· 在zui小量程零點誤差：每56℃為量程的±3%。總的影響包括量程和零點誤差：每56℃為量程±3.5%。對于量程范圍編號3，影響量加倍。

● 振動影響：頻率0～200Hz,任意方向上每個g為±0.05%上限值。

● 電源影響：小于標定量程0.005%/V。

● 安裝位置影響：零點漂移不大于（0.25kPa）,此誤差可通過校正消除,對量程無影響。

● 電磁場干擾／射頻干擾影響:按照SAMA PMC33.1,從20～1000MHz進行試驗，場強可高至30V/M

●結構規格

注：材料適用性請參考10頁附件及材質代碼。

SSTCC系列智能壓力變送器接觸介質的材料：

隔離膜片：316L不銹鋼，哈氏合金。

排氣/排液閥：316L不銹鋼，哈氏合金或蒙乃爾合金。

工藝法蘭和連接頭：316不銹鋼，哈氏合金或蒙乃爾合金。

接觸介質的o形環：氟橡膠、丁晴橡膠。（可選）

灌充液：硅油螺拴：碳鋼鍍鎘

電子線路外殼：低銅鋁

o形密封圈：丁晴橡膠、氟橡膠。（可選）

涂漆：聚氨脂。

SSTCC系列智能壓力變送器的工藝連接件：對于范圍代號3、4、5的變送器，其兩支法蘭的中心連接孔距為54mm，孔上為NPT1/4-18;對于范圍代號為6、7的變送器則為56mm和NPT1/4-18.對于范圍代號為8的變送器則為57.2mm和NPT1/4-18。對于范圍3、4、5的變送器，其兩支連接頭上引壓孔為NPT1/4-14,法蘭連接頭可翻轉分別給出50.8mm中心距，54mm，或57.2mm。

SSTCC系列智能壓力變送器的電氣連接件：具備現場在線測試端子。

重量：不包括選用件，AP、DP、GP和HP型重2.4公斤。

●使用條件:總體防護性能符合：IP67（相關參數）

●電源電壓：12～45VDC本安防爆型產品須由相應的安全柵供電（標準為24VDC，無負載可工作于12VDC,大液晶表頭不低于16VDC）

●產品使用環境

使用溫度：－20～＋80℃ 儲藏溫度：－40～＋104℃

濕度：0～90％

防爆型產品使用環境條件：

溫度：－20～＋40℃ 相對濕度：5～95％

大氣壓力：86～106KPa

本安型產外配安全柵參數：Uo≤28r DC、Io≤30mA、Po≤0.84

SSTCC系列智能壓力變送器產品選型

SSTCC-	數字化/智能差壓變送器
SSTYC-	數字化/智能壓力變送器
	□
	0	負壓
	1	表壓（對于量程1,2的差壓靜壓為0.4MPa）
	2	絕壓（量程須≥100KPa 量程范圍在30～98KPa之間精度為0.5%）
	3	差壓靜壓2.5MPa
	4	差壓靜壓4NPa
	5	差壓靜壓6.4MPa
	6	差壓靜壓16MPa
	7	差壓靜壓25MPa
	8	差壓靜壓32MPa
	9	差壓靜壓40MPa
		□	測量范圍
		1	0-0.06～0.3KPa
		2	0-0.25～1.5KPa
		3	0-1.2～7.2KPa
		4	0-6～36KPa
		5	0-30～180KPa
		6	0-160～1000KPa（注:智能型為750KPa）
		7	0-400～2500KPa（注:智能型為2250KPa）
		8	0-1600～10000KPa（注:智能型為7500KPa）
		9	0-4000～25000KPa（注:智能型為22500KPa）
			0-7000～40000KPa
			□
			0	標準型
			1	單平法蘭型
			2	雙平法蘭型（量程須≥6KPa）
			3	單插法蘭型
			4	雙插法蘭型（量程須≥6KPa）
			5	一平一插法蘭型（量程須≥6KPa）
				□
				1	普通智能型（HART通訊）
				2	高級智能型（全數字化傳感器.自帶通訊鍵盤）
					GP	壓力
					AP	絕壓
					SP	負壓
					DP	差壓
					DR	微差壓
					HP	高靜壓
