提要: 微差壓變送器是電動單元組合儀表中的一個單元, 它除了在自動控制中作為變送單元以外, 在石油化工等行業中還具有其它方面的應用。本文主要談談仕樂克微差壓變送器在氣柜高低指示!報警及自控等方面的應用。
儲存在氣柜中的氣體一般都是易燃易爆的危險性很大的氣體, 如氯丁橡膠廠的乙炔氣, 氯堿廠的氫氣等。氣柜的高低指示控制, 對工廠的安全生產有很大的意義。如果氣柜升得太高, 氣柜有可能脫離水封, 氣體外逸, 有可能引起燃燒爆炸事故, 如果氣柜控制太低, 有可能使氣柜中造成負壓, 因而使氣柜吸癟而報費
。

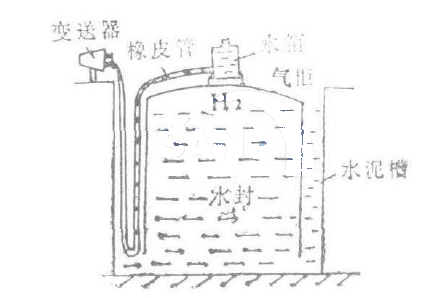

為了使氣柜控制在一定的高度范圍內, 最理想的辦法是采用仕樂克微差壓變送器和O一10 m A 帶上下限控制的動圈表或數顯表(如D / B 一1 13 動圈表) 就可以實現氣柜的高低指示!報警或自動控制的目的, 安裝也很方便, 只要把變送器固定在氣柜水泥槽的平臺上, 氣柜的頂上放一只水箱, 水箱的出口與仕樂克微差壓變送器的正壓室用塑料軟管或橡皮管聯接, 變送器的負壓室通大氣。變送器的輸出可遠距離的接到操作室或自控室的二次儀表上。 如下圖所示:
當氣柜處于最低位置時, 即氣柜中無氣體時, 這時微差壓變送器與氣柜上的水箱在同一個水平面上, 這時沒有差壓產生, 微差壓變送器的輸出為。 當氣柜中通入氣體時, 氣柜就會慢慢的升高, 氣柜上的水箱和橡皮管也隨著升高
。水箱與微差壓變送器之間的高度乘以介質的比重, 就產生一個差壓, 如果氣柜升高4米, 水箱中加的是水的話, 那么這時的差壓是4米水柱, 即0. 0 4M P a , 如果滿量程選用o .04 M P a 的微差壓變送器, 氣柜在最高時變送器輸出為10 m A , 量程可根據實際情況來選擇。 我廠動圈表的上限控制在7. s m A ,下限控制在Zm A 左右(可根據實際情況調節)。 當氣柜上升超過7. s m A 時, 二次表的紅色指示燈亮, 電鈴或聲響器響。 當氣柜低于下部時, 綠色指示燈亮, 同樣聲光報警。通知操作工去停泵或開泵。如果同泵的馬達聯鎖, 可實現二位式的自動控制。
在維修中要注意的二個問題

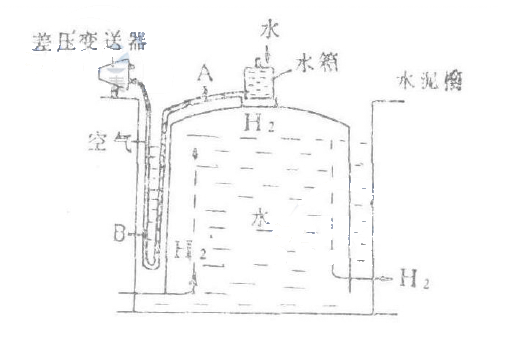

一、在水箱中加水時, 一定要將橡皮管中的空氣排凈。加水時最好是兩個人, 一個人在氣柜上不斷加水, 另一個人在仕樂克變送器處將接變送器正壓室的橡皮管拔出, 將水放出, 至空氣排凈后再插人正壓室, 這樣才可投人運行。如果不將空氣排凈, 仕樂克微差壓變送器就會增加4 m A 左右的電流輸出。在氣柜在最低位置時輸出為4 m A 左右(正常時輸出應該為0)。 發現這種情況決不能誤認為是仕樂克微差壓變送器或二次表的故障。 否則要走歪路。為什么不排空氣時在0位有4m A 的電流輸出呢? 因為空氣是有壓縮性的, 而橡皮管又很長, 形成一個U 形壓力計, 接正壓室一邊
是密封的, 水和空氣的比重不一樣, 盡管水箱和變送器在同一個水平面上, 故在A 一B兩點之間便產生一個附加的差壓, 如下圖所示: 由于塑料軟管或橡皮管要老化, 有時可能會拉斷或者破裂漏水等情況, 有時氣柜要大修, 這種情況下都要更新橡皮管, 水箱中也要重新加水, 在維修中往往會忽視這一點, 或者忘記排氣, 或者有些人不知道排
氣。結果誤認為是仕樂克微差壓變送器和動圈表的故障, 毛病查了半天還查不出, 給維修工作帶來了不必要的麻煩, 過去我也曾碰到過這個問題。
二、過去我們在水箱中加的是蒸餾水,但有一個缺點, 就是水箱和橡皮管中的水在冬天要結冰, 水一結冰, 微差壓變送器當然就無法工作了。為了解決結冰現象, 后來我們改用變壓器油, 由于變壓器油比水輕, 只不過是仕樂克變送器的輸出減小一些而已, 只要把動圈表的上部從7. s m A 調為6. s m A 即可解決。當然用鹽水也可以解決結冰問題, 但鹽水對仕樂克微差壓變送器中的膜片有腐蝕作用, 故用鹽水是不適宜的。由于電化廠的腐蝕性氣體大,為了使仕樂克微差壓變送器的外殼不被腐蝕, 我們用一個塑料箱給變送器罩起來, 有縫的地方用油灰密封, 大大的延長了變送器的使用壽命,一長期通電使用至今已有10 多年, 未曾出現過一次故障, 確保我廠的安全生產起了極大的作用。
