摘要：實際生產中差壓變送器使用較為廣泛，為此要求學生能夠對電容式差壓變送器進行校驗。電容式差壓變送器本身存在一定的靜壓誤差，通過對電容式差壓變送器原理的分析，發現靜壓誤差產生的原因，并對其進行試驗。
1 電容式差壓變送器的原理
電容式差壓變送器是應用變電容原理工作的， 先將壓力的變化轉換為電容量的變化，然后進行測量。利用彈性元件受壓變形來改變可變電容器的電容量，從而實現壓力———電容的轉換。
電容式差壓變送器由測量環節和轉換環節組成。測量環節用來感受被測壓力并將其轉換成電容量的變化； 轉換環節將電容量的變化轉換成標準電流信號。電容式傳感器的基本工作原理可以用平板電容器來說明。設兩極板相互覆蓋的有效面積為A，兩極板間的距離為d，極板間介質的介電常數為綴，在忽略板極邊緣影響的條件下，平板電容器的電容量C 為C=綴A/d。
由以上公式可以看出，綴、A、d 三個參數都直接影響著電容量C 的大小。如果保持其中兩個參數不變，而使另外一個參數改變，則電容量就將發生變化。如果變化的參數與被測量之間存在一定函數關系， 那被測量的變化就可以直接由電容量的變化反映出來。所以電容式傳感器可以分為三種類型：改變極板面積的變面積式，改變極板距離的變間隙式，改變介電常數的變介電常數式。

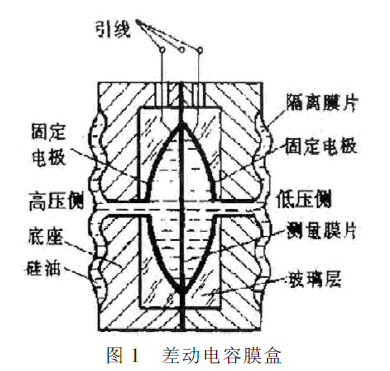

電容式差壓變送器的原理圖如圖1 所示。傳感器有左右兩個固定極板，在兩個固定極板之間是彈性材料制成的測量膜片，作為電容的中央動極板。在測量膜片兩側的空腔中充滿硅油，硅油可以均勻地把力作用到感壓膜片上。電容式差壓變送器的結構可以有效地保護測量膜片， 當差壓過大并超過允許測量范圍時， 測量膜片將平滑地貼靠在凹球面上， 因此測量膜片不易損壞。與力矩平衡式差壓變送器相比，電容式差壓變送器沒有杠桿傳動機構，因而尺寸緊湊，密封性與抗振性好，測量精度高，可達0.2 級。
2、靜壓誤差
差壓變送器的校準通常是在負壓室通大氣的壓力下進行的，但是一旦差壓變送器安裝到現場實際使用時，往往是在正、負壓側同時通入一定的工作壓力， 這時會發現零位和滿量程會出現一定的偏移。我們把差壓變送器的這種正、負同時通入相同靜壓得到的零位輸出，偏離大氣校驗時的誤差稱為靜壓誤差。差壓變送器的靜壓誤差直接影響到差壓變送器的綜合誤差。差壓變送器的綜合誤差E 大體上由三個部分組成， 儀表本身的測量精度Ac、環境溫度變化帶來的誤差T、靜壓變化帶來的誤差Sp，根據系統誤差確定方法可知差壓變送器的綜合誤差：
由此可見， 靜壓誤差對于差壓變送器來說是一個非常重要的影響。當應用差壓變送器測量流量時，如果不對靜壓誤差進行補償或校正，將會給流量的測量帶來較大的影響。例如，用差壓式流量計測量流量，在常用壓力條件下，靜壓誤差為±0.5%FS，如果未進行調整投入運行，實際靜壓誤差為7.1%FS，而在相對流量較小時這種影響更大。
3、1151 電容式差壓變送器的校驗
為了提高學生的動手能力，運用理實一體化的教學模式，實訓中采用1151 電容式差壓變送器。現將1151 電容式差壓變送器校驗的實訓過程簡述如下。
首先認識1151 電容式差壓變送器，包括外形、銘牌等相關內容，加深學生的直觀認識；然后學會使用精密數字壓力計并且能夠正確連接精密數字壓力計， 運用精密數字壓力計顯示壓力和電流信號的大小；對精密數字壓力計和1151 電容式差壓變送器進行電路連接，兩者采用兩線制連接方式；對1151 電容式差壓變送器進行校驗；處理實訓數據；最后是設備復位整理；除此之外還專門強調文明操作加強學生的安全意識。
4、靜壓誤差產生的原因與試驗
電容式差壓變送器的核心部分是一個球面電容器。在測量膜片的左右兩室中充滿了硅油， 當隔離膜片分別承受高壓和低壓時， 硅油的不可壓縮性和流動性將壓力傳遞給測量膜片的左右面上。因為測量膜片在焊接前有一定的預張力， 當差壓為零時，測量膜片的左右面非常平整，兩側的電容量完全相等，電容量差值為零；當兩側有差壓時，高壓側電容量與低壓側電容量不同，測出電容量的差值便可得到被測差壓的數值。
測量膜片有效面積的變化、測量膜片預張力的變化會直接影響到靜壓誤差的產生。對于電容式差壓變送器來說，隨著通入壓力的增加，測量膜片的形變增大，其繃緊的程度也在增加，這就使得測量膜片隨著靜壓的增大而不斷繃緊， 從而使電容式差壓變送器在使用時，不可避免地會產生靜壓誤差。此外，變送器長時間使用后，造成正、負壓室膜盒有效面積不相等，變送器在重裝或改變范圍后，影響膜片的預緊力，都會帶來靜壓誤差。
