SLK320金屬鎧裝液位變送器
產品概述
SLK320金屬鎧裝液位變送器由高性能擴散硅壓阻式壓力傳感器作為測量元件，把與液位深度成正比的液體靜壓力準確測量出來，并經過信號調理電路轉換成標準（電流或電壓）信號輸出，建立起輸出信號與液體深度的線性對應關系，實現對液體深度的測量。安裝法蘭可定制，電纜封裝在鎧裝不銹鋼金屬管內，材質可靠，適用于石油、化工、電廠、城市供水、水文勘探領域的液位測量與控制。經過長期老化及穩定性篩選，產品性能穩定，密封可靠，能夠適用應用于環境比較惡劣的露天現場，同時能夠現場液位顯示，零點，滿程可遷移。
產品特點
1、擴散硅壓阻傳感器
2、探頭投入式測量方式，安裝簡單方便
3、定制法蘭
4、全金屬鎧裝，高強度鋼管結構
5、多重防護結構設計，防護能力高
6、有液晶顯示可選擇
7、選用防腐不銹鋼材料，適合多種場合
性能參數
適用范圍
靜壓液位，液灌，污水，工業用水，水池，水井，河流，海水，湖泊等...
外形結構及接線方式
SLK320金屬鎧裝液位變送器由高性能擴散硅壓阻式壓力傳感器作為測量元件，把與液位深度成正比的液體靜壓力準確測量出來，并經過信號調理電路轉換成標準（電流或電壓）信號輸出，建立起輸出信號與液體深度的線性對應關系，實現對液體深度的測量。安裝法蘭可定制，電纜封裝在鎧裝不銹鋼金屬管內，材質可靠，適用于石油、化工、電廠、城市供水、水文勘探領域的液位測量與控制。經過長期老化及穩定性篩選，產品性能穩定，密封可靠，能夠適用應用于環境比較惡劣的露天現場，同時能夠現場液位顯示，零點，滿程可遷移。
產品特點
1、擴散硅壓阻傳感器
2、探頭投入式測量方式，安裝簡單方便
3、定制法蘭
4、全金屬鎧裝，高強度鋼管結構
5、多重防護結構設計，防護能力高
6、有液晶顯示可選擇
7、選用防腐不銹鋼材料，適合多種場合
性能參數
| 量程范圍 | 0m～0.5m…200m H?O |
| 供電電源 | 24V、12V |
| 輸出信號 | 4～20mA、1～5V、0～5V |
| 工作溫度 | -20℃～85℃ |
| 介質溫度 | -20℃～100℃ |
| 儲存溫度 | -40℃～125℃ |
| 補償溫度 | 0m～10m H?O：0℃～60℃ |
| 10m～200m H?O：-10℃～70℃ | |
| 零點溫漂 | ±1.5%FS（補償溫度范圍內） |
| 靈敏度溫漂 | ±1.5%FS（補償溫度范圍內） |
| 機械振動 | 20g（20～5000HZ) |
| 沖擊 | 100g（11ms） |
| 綜合精度 | 0.5級 |
| 絕 緣 | 200MΩ/250VDC |
| 響應時間 | ≤1ms（上升到90%FS） |
| 長期穩定性 | ±0.2%FS/年 |
| 防護等級 | IP68 |
| 材質 | 接線盒低銅鋁合金；液位探頭全不銹鋼 |
| 法蘭全不銹鋼 | |
| 介質兼容 | 與304不銹鋼兼容的各種介質 |
靜壓液位，液灌，污水，工業用水，水池，水井，河流，海水，湖泊等...
外形結構及接線方式
| 尺寸圖（單位：mm） | 接線方式 | |

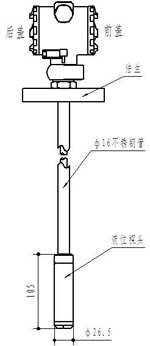

 φ16不銹鋼直管 |

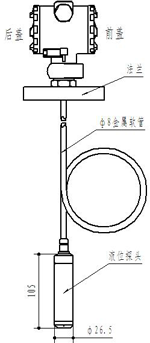

 φ8不銹鋼軟管 |
 電流輸出  電壓輸出 |

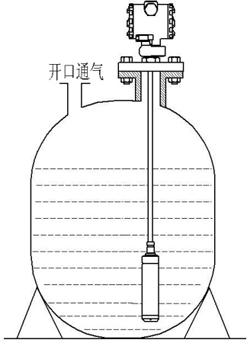

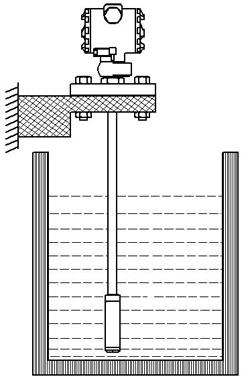

安裝示意（僅供參考）
安裝提示：
1、當被測介質液位大于1.5米時，不推薦使用ф16的不銹鋼直管，改用可彎曲的φ8不銹鋼軟管。
2、若測量介質中雜質過多，建議選配過濾網罩。
訂購指南
| 產品名稱 | ||||||||||
| SLK320金屬鎧裝液位變送器 | ||||||||||
| 量程范圍 | ||||||||||
| 10H: 0m～10m H?O （根據客戶要求直接填寫） | ||||||||||
| 電源 | ||||||||||
| V1:24V DC 、V2:（12V～36V）DC | ||||||||||
| 輸出信號 | ||||||||||
| B1:4～20mA、B2:0～10V、B3:1～5V、B4：0～5V、 | ||||||||||
| 電氣接口 | ||||||||||
| J1：2088 、J2：2088帶顯示、 | ||||||||||
| 附加信息 | ||||||||||
| G1：φ16不銹鋼直管、G2：φ8不銹鋼軟管 | ||||||||||
| P1：0.5%FS、P2：0.25%FS | ||||||||||
| SLK320 | 10m H?O | V1 | B1 | J2 | G1P1 選型舉例：SLK320-10m H?O -V1-B1-J2-G1-P1 | |||||
▲選型說明
表示型號SLK320、量程為0m～10m H?O、供電電源為24V、輸出信號為4～20mA、電氣接口為2088帶顯示、ф16不銹鋼直管、精度為0.5％ 。
▲訂購提示
1、帶顯示分為數碼管顯示和液晶顯示兩種，請在訂單中說明。
2、被測介質應與接觸產品部分的材料相兼容，同時需要注明被測介質在測量狀態時的密度（水除外）。
3、若對產品外形和性能參數有特殊要求，本公司可提供定制。
